Cisco IOU on GNS3

Hmm, malem2 kalo lagi ga ada kerjaan, daripada mikirin tentang si do'i yang udah pasti cuma bisa digapai dalam imajinasi (bangun mblo!!).., akan lebih berguna kalo waktunya kita manfaatkan buat ngelab. Lebih spesifik lagi, ngelab cisco.
Nah, dulu kalo ngelab cisco kan selalu pake Cisco Packet Tracer nih. Tapi ternyata di Packet Tracer command2nya sangat terbatas, mau ga mau kita harus pake simulator yang lebih joss. GNS3 adalah salah satu software simulator buat ngelab yang paling powerfull. Di sini command2nya lengkap. Dari pengalaman yang saya lihat, sampean bisa ngelab materi CCNP, bahkan CCIE pake software ini. Masalahnya, kalo mau ngelab CCIE biasanya routernya udah banyak. Sedangkan GNS3 ini akan sangat memakan resource kalo routernya kelewat banyak. Sial.

Don't worry, ada cara lain, yaitu dengan mengintegrasikan cisco IOS on Unix (IOU) ke dalam GNS3. Cisco IOU ini nanti akan dijalankan pada mesin virtual, dan diintegrasikan ke GNS3 menggunakan ip addressnya. Dengan menggunakan IOU, maka kita bisa menggunakan banyak router, dan resoursce yang digunakan akan lebih hemat (sesuai dengan yang kita atur pada mesin virtual IOU nya). Sebenarnya ada yang namanya IOU WEB. Dia bisa langsung digunakan (Standalone) tanpa menggunakan GNS3, namun akan sedikit membingungkan saat kita ingin membuat topologi (mapping). Harus mikir dan pake konsentrasi tinggi lah pokoknya. Jadi lebih enak pake GNS3, tinggal tarik kabel dari router A ke router B ke router C dst.

Owrait, sebelum mulai installasi, pastikan anda mempunyai semua bumbu yang dibutuhkan, berikut ini adalah bumbu2nya :
1. GNS3 (Saya pake yang v 1.3.0)
2. Virtualbox
3. GNS3 IOU VM (Versi disesuaikan dengan GNS3)
4. IOU Images (cari yang L2 dan L3 sendiri yah)

5. IOURC (License IOU GNS3)

Ini skrinsotnya

Langkah installasi :
1. Install GNS3, udah jago lah yaa :D
2. Install virtualbox, ini juga udah pada bisa kan?

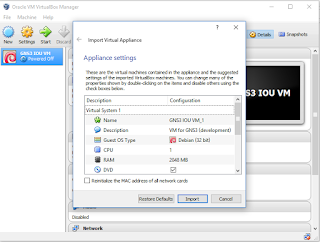

3. Install GNS3 IOU VM ke virtualbox. Caranya extract dulu file GNS3 IOU VM.rar, kemudian buka GNS3 IOU VM.ovf . Untuk setting RAM, CPU dll saya biarkan default. Klik import.

4. Jalankan VM tersebut, tunggu sampai selesai booting. Login menggunakan User : root Pass : cisco. Kemudian check ip addressnya menggunakan command ifconfig.

5. Upload IOU images ke IOU VM, caranya buka ip address dari VM tersebut menggunakan browser di port 8000. Di sini ip address VMnya adalah 192.168.56.102, maka di browser saya buka 192.168.56.102:8000. Klik "upload images" kemudian masukkan IOU images L2 dan L3 nya.

Copy path file yang muncul di bawahnya ke notepad karena nanti path inilah yang akan kita gunakan ketika ingin di import ke GNS3

6. Buka GNS3, klik Edit -> Preferences -> Server.
- Enable local server
- Host binding : pilih IP Address yang satu network dengan VM kita
- Port : 8000

7. Klik pada Remote server
- Host : masukkan ip address VM kita
- Port : 8000, lalu klik Add

8. Selanjutnya, masukkan iourc.txt ke kolom license di GNS3. Klik IOS on UNIX -> General -> masukkan iourc.txt pada Any server.

9. Terakhir, tinggal tambahkan image nya di tab IOU devices. Untuk path nya, tinggal copas dari notepad yang tadi. Untuk server type = remote.

Warning : Jangan lupa klik Apply dulu sebelum klik OK. Kalo langsung OK ntar ga ke save dan harus ngulang lagi -_-))

Mungkin nanti setelah di klik OK akan muncul kek gini dan ga selese2, padahal udah ditunggu sambil bikin mie sedap rebus rasa soto ayam sampe abis dimakan .. Huft.

Nah, kalo kejadian, silakan close dulu GNS3nya, terus buka lagi. Aman kok ..

Testing...

Oh iya baru inget, dengan L2 IOU, kita punya switch di GNS3 sekarang hahaha.
OK, it's show time :D
